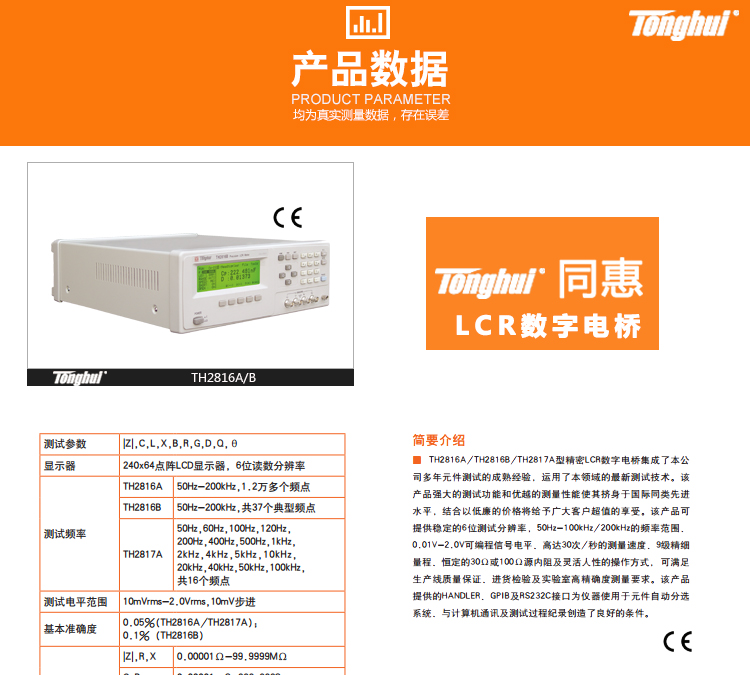

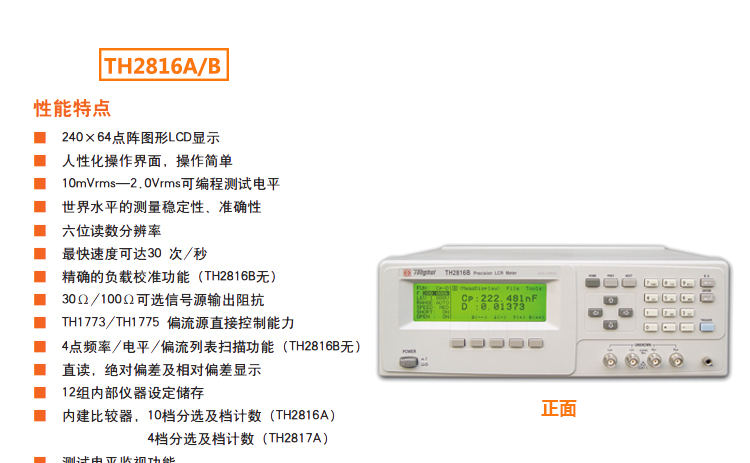

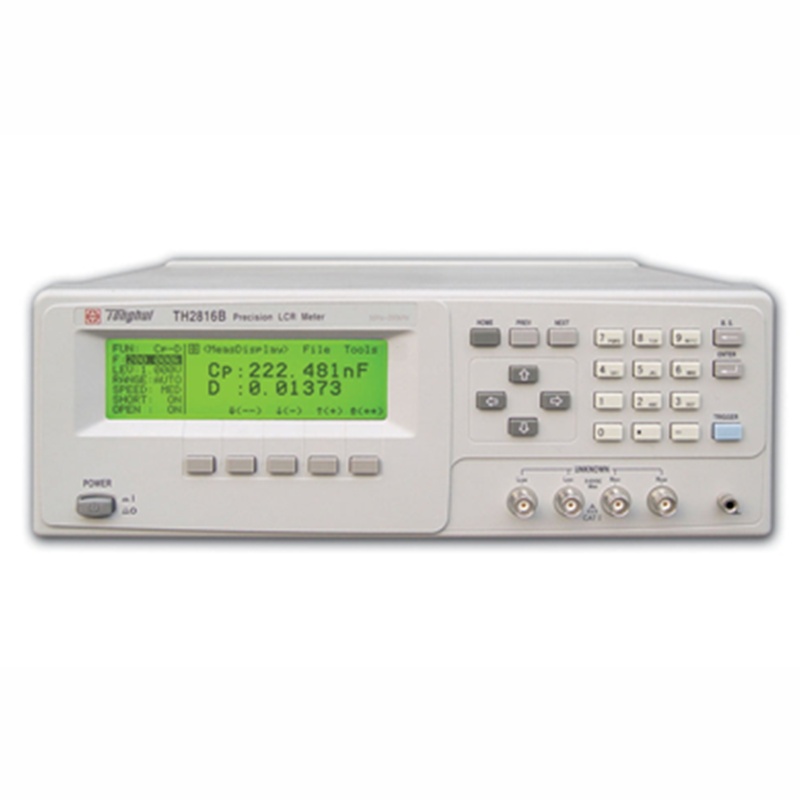

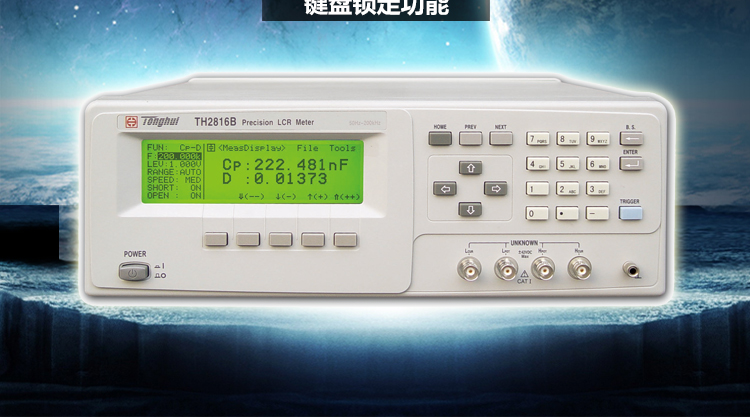

同惠精密LCR數字電橋TH2816B 同惠精密LCR數字電橋TH2816B是*新推出的新一代元件參數測試儀器，該產品集成了
本公司多年元件測試的成熟經驗，運用了本領域的*新測試技術。強大的測試功能和優越的
測量性能使該產品擠身于國際同類先*水平，結合以低廉的價格將給予廣大客戶超值的享受。
該產品可提供穩定的6位測試分辨率，50Hz-200kHz的頻率范圍、0.01V-2.0V可編程信號電平、
高達30次/秒的測量速度、9級精細量程、恒定的30Ω或100Ω源內阻及靈活人性的操作方式,

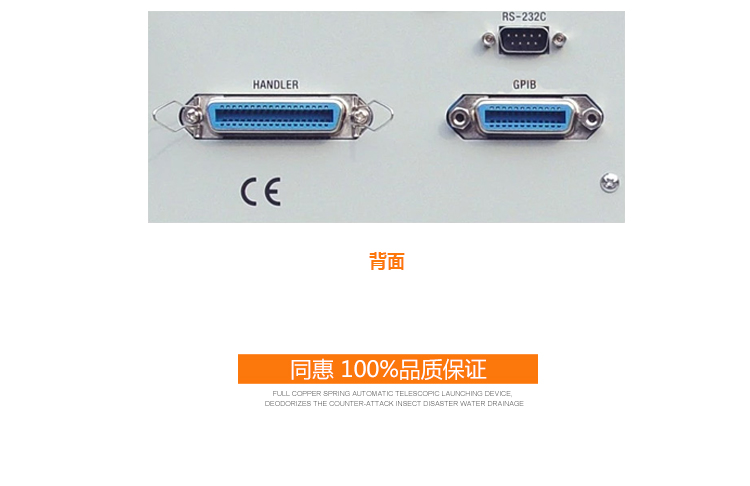

可滿足生產線質量保證、進貨檢驗及實驗室高**度測量要求。該產品提供HANDLER、GPIB及

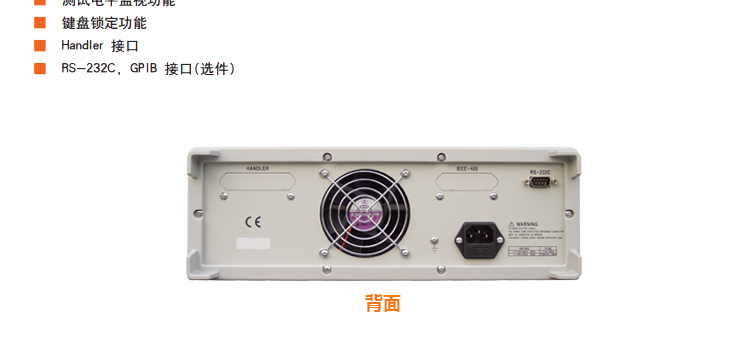

RS232C接口為儀器使用于元件自動分選系統、與計算機通訊及測試過程紀錄創造了良好的條件。 同惠精密LCR數字電橋TH2816B技術指標 工作溫度 | 0°C－40°C | 工作濕度 | ￡90%RH | 電源要求 | 電壓 | 99V－242V | 頻率 | 47.5Hz－63Hz | 功耗 | ≤50VA | 體積(W×H×D) | 350mm×135mm×418mm | 重量 |
|

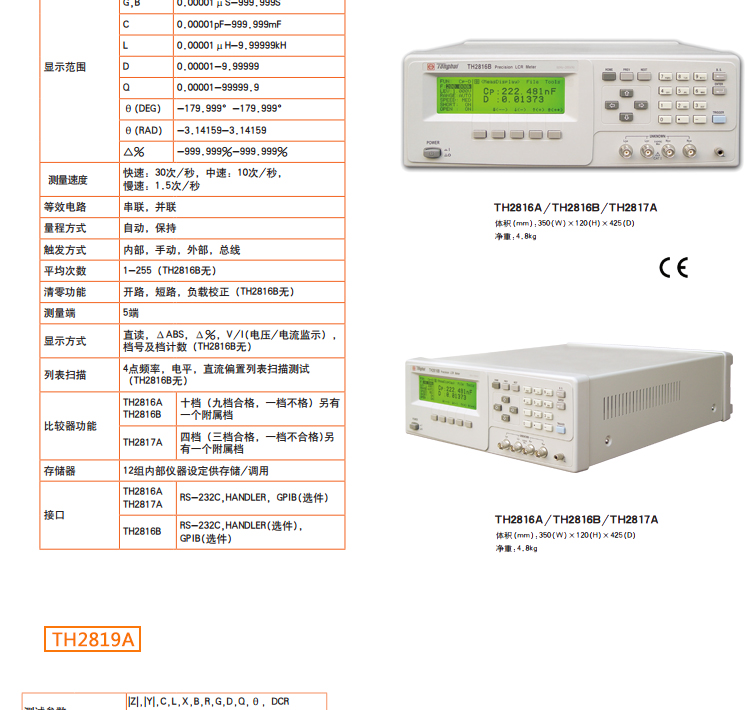

同惠精密LCR數字電橋TH2816B技術參數測 量 功 能 | 測試參數 | |Z|, C, L, X,B, R, G, D, Q, θ | 基本準確度 | TH2816A TH2817A | 0.05% | TH2816B | 0.1% | 等效電路 | 串聯,并聯 | 數學功能 | 優良值偏差, 百分比偏差 | 量程方式 | 自動,保持 | 觸發方式 | 內部,手動,外部,總線 | 測試速度 | 慢速: 650ms/次；中速: 90 ms/次；快速: 32 ms/次 | 校準功能 | 開路,短路,負載校正 | 測試端配置 | 5端 | 平均次數 | 1—255(TH2816B無) | 延時時間 | 0—60秒，1ms步進 | 列表掃描 | 4點頻率,電平,直流偏置列表掃描測試 | 顯示方式 | 直讀, ΔABS, Δ%,V/I(電壓/電流監示) , 檔號及檔計數 | 顯示器 | 240×64 點陣LCD顯示器, 6位讀數分辨率 | 測試信號 | 測試信號頻率 | TH2816A | 50Hz－200kHz,約1.2點 | TH2816B | 50Hz－200kHz,共37點 | 50Hz,60Hz,80Hz,100Hz,120Hz,150Hz,200Hz,250Hz,300Hz,400Hz,500Hz,600Hz,800Hz,1kHz,1.2kHz,1.5kHz,2kHz,2.5kHz,3kHz,4kHz,5kHz,6kHz,8kHz,10kHz,12kHz,15kHz,20kHz,25kHz,30kHz,40kHz,50kHz,60kHz,80kHz,100kHz,120kHz,150kHz,200kHz | TH2817A | 50Hz－100kHz，共1點50Hz,60Hz,100Hz,120Hz,200Hz,400Hz,500Hz,1kHz,2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz | 輸出阻抗 | 30 Ω , 100Ω | 測試信號電平 | 10 mVrms—2.0Vrms, 10mV 步進 | 測量顯示范圍 | |Z|,R,X | 0.00001Ω — 99.9999MΩ | C | 0.00001pF — 999.999mF | L | 0.00001μH — 9.99999kH |

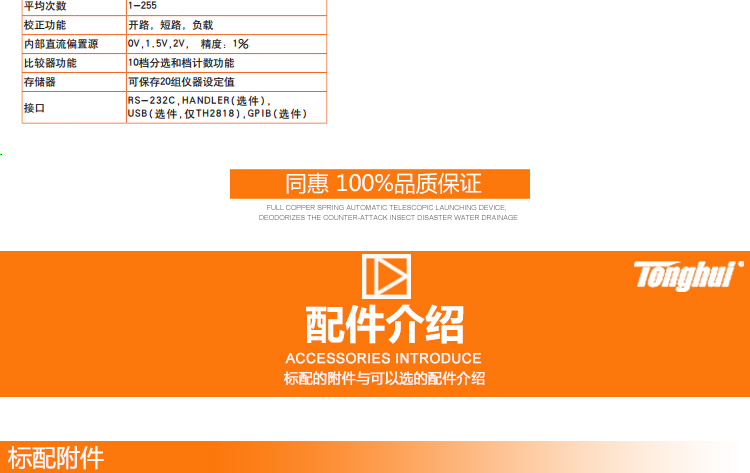

G,B | 0.00001μS — 999.999S | D | 0.00001 — 9.99999 | Q | 0.00001 — 99999.9 | θ(DEG) | -179.999o — 179.999o | θ(RAD) | -3.14159 — 3.14159 | Δ% | -999.999% — 999.999% | 比較器、存儲器及接口 | 比較器 | TH2816A TH2816B | 十一檔：九檔合格，一檔不合格，一個附屬檔 | TH2817A | 五檔：三檔合格，一檔不合格，一個附屬檔 | 存儲器 | 12組內部儀器設定供存儲/調用 | 接口 | RS-232C, HANDLER, GPIB (選件) |
|
