圖技溫度記錄儀GL260A

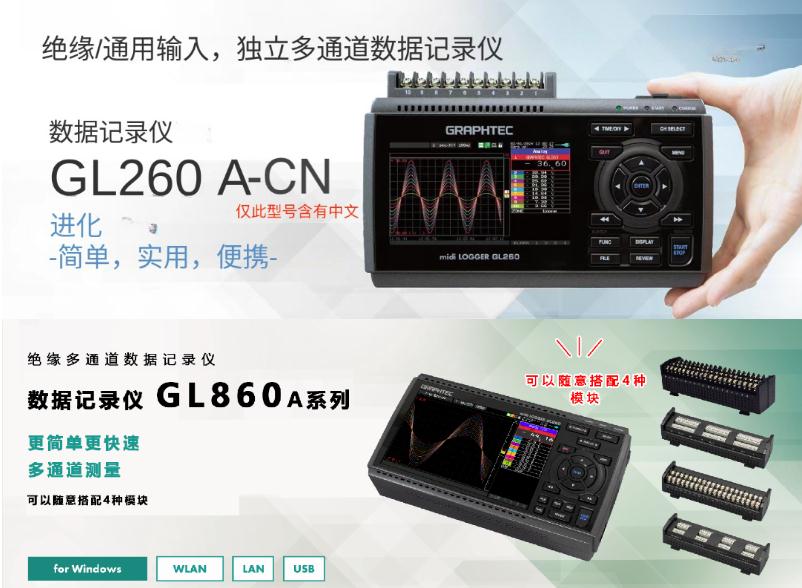

GRAPHTEC midi LOGGER GL260A-CN數據記錄儀介紹：

GRAPHTEC midi LOGGER GL260A-CN數據記錄儀是原GL240記錄儀的升級產品，在型號上增加了新服務“G-REMOTE"?三個新功能（報警歷史、CH計算增強、記憶循環功能）。在保持GL240的操作性的同時，可用性顯著提高。支持所有通道的隔離多功能輸入。可以同時采樣電流，溫度，濕度，脈沖，邏輯，壓力等物理信號。標配8G的內置,8的內置Flash閃存。機器外接SD卡**還可以32G存儲空間。通過縮小通道數，可以**10ms記錄數據。使用可選的無線 LAN 單元，可以通過 PC 進行無線測量。

圖技溫度記錄儀GL260A產品特點：

新服務“G-REMOTE"

?三個新功能（報警歷史、CH計算增強、記憶循環功能）

?在保持GL240的操作性的同時，可用性顯著提高。

?支持所有通道的隔離多功能輸入

?通過縮小通道數，可以**10ms記錄數據。

?使用可選的無線 LAN 單元，可以通過 PC 進行無線測量。

圖技溫度記錄儀GL260A優勢

輸入通道與測量范圍：

多通道輸入：具有 10 個模擬輸入通道，可對多種物理信號進行測量，比如電流、溫度、濕度、脈沖、邏輯、壓力等。每個模擬輸入通道都相互獨立且電氣隔離，這種設計提高了測量的準確性和穩定性，允許在復雜的電氣環境下進行精確測量。

寬電壓測量范圍：電壓測量范圍為 ±20mv 到 ±100v，涵蓋了多種電壓信號的測量需求，可適應不同的測量場景。

支持多種熱電偶：支持 K、J、E、T、R、S、B、N、C 等多種類型的熱電偶，能夠準確測量溫度信號，為溫度監測和控制提供了有力的支持。

采樣速度與存儲能力：

高速采樣：通過減少通道數量，可實現最快 10ms 的高速采樣間隔，能夠快速捕捉瞬間變化的信號，滿足對動態信號的測量需求。

大容量存儲：標配約 8GB 的內置非易失性內存，并且外部存儲器插槽支持 SDHC 兼容的 SD 卡，**可擴展至約 32GB 的存儲空間，可長時間記錄大量的數據。

數據記錄與傳輸：

多種數據格式：收錄的數據文件可以保存為 GBD 或 CSV 格式，方便用戶進行數據的查看、分析和處理。

靈活的數據傳輸方式：配備 USB2.0 接口，方便與電腦連接進行數據傳輸和管理。此外，還可選配無線 LAN 單元，支持 “接入點” 和 “站點” 模式，能夠根據不同的使用環境在 PC 或智能設備上進行無線測量和數據查看，方便用戶進行遠程監控和操作。

其他功能特點：

強大的觸發功能：數據記錄的開始和停止可以根據多種觸發條件進行設置，如模擬和脈沖 / 離散信號電平、報警、日期、時間、星期幾等，并且觸發器可以設置為僅一次觸發或自動重復觸發，適應各種復雜的測量場景，確保能夠準確記錄所需的數據。

直觀的顯示與操作：配備 4.3 英寸的 TFT 彩色液晶顯示屏，具有較高的顯示飽和度和良好的可視性，菜單設計簡化且直觀，方便用戶進行操作和設置。同時，還具有幫助二維碼顯示功能，方便用戶快速獲取相關的操作指南和信息。

新增功能：具有報警歷史功能，可記錄報警發生和取消的日期 / 時間歷史，方便用戶查看和分析；增強的通道計算功能，有專用的計算通道和系數設置，支持兩種類型的計算，提高了數據處理的能力。

所有通道均采用隔離輸入方式，無需注意接線。此外，它支持多功能輸入，可以測量多種現象。

圖技溫度記錄儀GL260A技術參數

• GL260主體規格

  內容		內容
  模擬輸入通道數		10通道
  外部輸入/輸出 *1	輸入	觸發輸入（1ch）或外部采樣輸入（1ch）、邏輯輸入（4ch）或脈沖輸入（4ch） 輸入電壓范圍：0～+24V（單線接地輸入）?? 輸入信號：無電壓接點（A接點、 B觸點，NO，NC），集電極開路，電壓輸入
  	輸出	報警輸出（4ch） 輸出形式：集電極開路輸出（5V上拉電阻10kΩ）
  采樣周期		10ms 至 1h（10ms 至 50ms 僅電壓，通道數量有限），外部 *1
  時間/格		1秒～24小時
  觸發功能	觸發重復	關?開
  	觸發類型	開始：觸發建立時開始數據記錄 停止：觸發建立時停止數據記錄
  	觸發設置	開始：關閉、電平、警報、外部、時間、星期幾、固定時間 停止：關閉、電平、警報、外部、時間、星期幾、固定時間
  報警功能	報警判斷類型	模擬判定：上升沿 (↑)、下降沿(↓)、范圍內、范圍外 邏輯判定：模式 脈沖判定：上升沿(↑)、下降沿(↓)、范圍內/范圍外
  脈沖輸入	測量模式	轉速模式/積分模式/瞬時模式
  	**脈沖輸入數	**輸入頻率：50kHz **計數：50kC/采樣（16Bit 計數器）
  電腦接口		USB2.0（高速）、無線LAN（安裝選件）
  存儲介質	內置內存	GL260：約8GB（內部固定）   *2
  	外部存儲器插槽	SD 卡插槽 *3   SD 存儲卡：SDHC 兼容，可用內存**約 32GB   *2
  	內存內容	主機設置條件、測量數據、屏幕復制
  展示		4.3 英寸 TFT 彩色液晶顯示屏（WQVGA：480 x 272 點）
  使用環境		0～45℃、5～85%RH（電池供電時0～40℃/充電時15～35℃）
  電源	AC適配器	AC100~240V/50~60Hz
  	直流輸入	DC8.5~24V
  	電池組	DC7.2V (2875mAh) (電池組選項)
  能量消耗		36VA或更少（使用AC適配器，當LCD打開時，當給電池組充電時，AC100V）
  外形尺寸[W×D×H]（大約）		188 x 117 x 42 毫米（不包括突出部分）
  質量[重量]（大約）		500 克（不包括交流適配器和電池）
  抗振性		相當于汽車零部件1級

  1. 需要 GL 輸入/輸出電纜 (B-513)。

  2. 每個文件的**錄制文件大小為 2GB。

  3. 安裝選購件 GL 無線 LAN 單元 (B-568) 時，無法使用 SD 卡插槽。

  模擬輸入部分規格




  物品		內容
  模擬輸入端子形狀		M3螺絲端子（方平墊圈）
  輸入法		掃描方式采用photomos繼電器，全CH隔離，平衡輸入

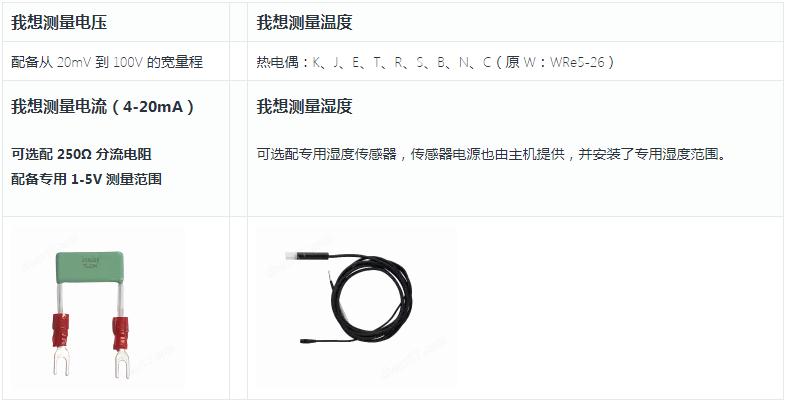

  測量范圍	電壓	20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V滿量程
  	熱電偶	K、J、E、T、R、S、B、N、C（舊 W：WRe5-26）
  	濕度	0至100%（電壓0至1V縮放轉換）*使用B-530（可選）
  篩選		Off、2、5、10、20、40（按照左側列出的次數執行移動平均）
  模數轉換器	解決	16Bit（有效分辨率：量程的±1/40,000）
  **輸入電壓	輸入端子之間 +/-	20mV 至 1V 范圍 (60Vp-p) 2V 至 100V 范圍 (110Vp-p)
  	輸入端子/輸入端子之間	60Vp-p
  	輸入端/GND	60Vp-p

  PC應用軟件規格標準配件

  物品	內容
  快速入門指南	1 本書
  保修單	1套
  AC適配器	AC100 至 240V，50/60Hz，1 根電源線
  鐵氧體磁芯	1 件用于連接 USB 電纜

  選配：GL 無線 LAN 單元 B-568、B-566擴展端子臺、B-569電池組（另售）
